虫情测报仪

虫情测报仪又称虫情测报系统，自动虫情测报仪，虫情测报仪是一款利用红外处理技术自动监测虫害，预防虫情的监测设备，能够自动吸引害虫并进行捕获，并对害虫的数量、种类、发展趋势进行监测和分析。

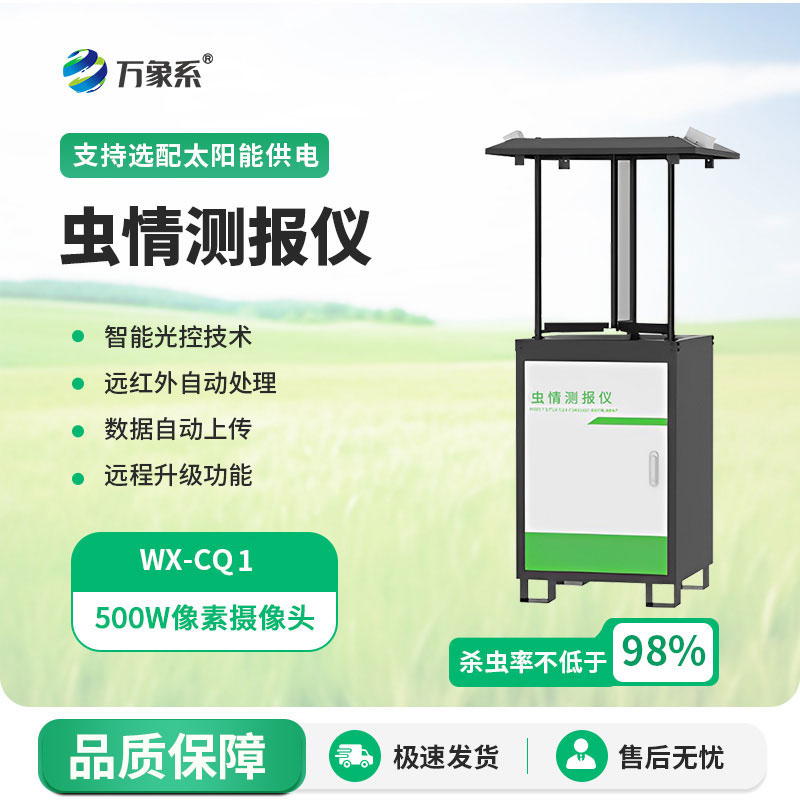

【名称】: WX-CQ1S 虫情测报仪
【符合标准】：符合GB-T24689.1-2009标准图像式虫情测报工具。
【主要目的】：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。
【工作原理】：利用现代光，电，数控等技术，实现了害虫诱捕虫体高温杀虫，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。
【供电方式】：220VAC或太阳能供电。
【设备功耗】：整机功耗：≤200W；待机功耗≤25W；
【工作环境】：0~70℃，0~85%（相对湿度）、无凝结
【绝缘电阻】：≥2.5MΩ（漏电保护）
【主体结构】：
●整机尺寸：717mm*727mm*1565.7mm。
●虫情测报仪由诱虫装置、撞击板、杀虫装置、高清摄像头、主控系统、机械组件、雨雪传感器、光感传感器、专业金属箱体框架等组成。
【诱虫装置】：
●默认光学诱虫原理，可选药物诱虫原理。
●光学诱虫采用主波长为365nm的20W黑光灯管，灯管启动时间≤5S。
●诱虫装置四周设有撞击屏，撞击屏采用高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm。
【杀虫装置】：
●上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%。
●远红外虫体处理仓工作15分钟后，温度可达85℃±5℃。
【摄像头参数】：
●本设备支持500W像素摄像头，摄像头采用对插方式，方便现场更换。
●可通过摄像头实时采集传送带上的虫子情况，所拍摄图像清晰度能够达到人工识别昆虫种类的要求。
【主控系统】：
●主控系统可提供蓝牙APP配置工具，支持蓝牙非接触式配置。
●支持更改设备工作模式，单独控制设备的各个组件启动运行。
●支持远程升级程序、基站定位、自动校时、通过蓝牙配置APP设置参数等功能。
【通信方式】：
支持4G通信、支持以太网RJ45通信。
【机械组件】：
●箱体内部含虫雨挡板、杀虫挡板、烘干挡板、震动装置、移虫装置、补光灯、摄像头等机械装置及控制执行设备。
●虫情测报仪震动装置可将诱集到的虫体进行震动，使昆虫冲突均匀洒落平铺在传送带上，避免虫体堆积，确保每个虫体特征都可清楚拍摄，配合平台软件AI分析识别系统，可保证不同时间段诱集到的昆虫不混淆。
【雨控技术】：
●通过雨雪传感器检测现场天气情况，无雨雪天气正常运行，有雨雪天气停止运行。
●识别雨雪天气后，控制虫雨挡板开合方向，实现虫雨分离。
【光控技术】：
●通过光照传感器检测现场光照强度，不受瞬间强光影响。
●当光照小于程序设定值时，控制设备正常运行；当光照大于程序设定值时，控制设备停止运行。
【时控技术】：
●可设置工作开始时间、工作时长、单次工作循环时间、诱虫灯开启时长、雨后延迟开启时长等。
【工作模式】：
●支持自动工作模式、手动工作模式，支持工作模式切换。
●自动工作模式工作流程：飞虫受诱虫光源吸引→进入百叶窗→撞向撞击版    →撞击后掉入杀虫仓→杀虫仓高温杀死虫子后→杀虫挡板翻转→虫子尸体掉进烘干仓→烘干仓进行高温烘干，烘干完成后→烘干挡板翻转→虫子尸体掉落在震动板上→震动板启动→虫子尸平铺至传送带上→传送带将将飞虫尸体运送到摄像头下→拍照→上传照片至服务器。
●手动工作模式介绍：支持通过蓝牙配置APP、云平台、虫情监测APP控制各机械组件运行。
【安装方式】：
（1）选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。
（2）使用配件里的膨胀螺丝装到打好8个孔位中。
（3）将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好，用扳手拧紧固定，即可。
【虫情测报平台】：
●虫情测报平台可根据不同权限进行分账号登陆及管理，至少能分配8级以上不同权限的账号。
●虫情测报平台远程查看虫情测报仪的各个部件的当前工作状态，且状态可进行存储，可查看历史记录。
●虫情测报平台用户可增加害虫种类。
●虫情测报平台具有按区域和时间两种方式的害虫种类、数量变化的统计图包含柱状图和折线图。
●虫情测报平台使用第二代虫情数据库进行AI自动分析，同时用户可对AI分析结果自行补录修正。
【二次开发】：免费提供专业虫情测报平台及APP客户端，平台可提供API接口。
