负氧离子监测系统

一、负氧离子监测系统产品简介

      负氧离子监测系统又称空气负氧离子监测站，负氧离子在线监测系统，负氧离子监测系统可以实时在线监测负氧离子、pm2.5、pm10、温度、湿度、气压、含氧量、噪音、风速、风向等要素，为人们的生活出行等提供精细化的气象信息。

　　WX-FZ2负氧离子在线监测系统可全天候监测空气中负氧离子浓度，同时可根据用户需求扩展监测项目，如：空气温度、空气湿度、PM2.5、PM10、大气压力、氧含量、噪声、风速、风向等气象要素；模块化结构设计，传感器都可以单独替换，配备专业安装支架，现场可通过LED屏幕直接读取数据，亦可远程云平台/WEB/微信公众号实时查看数据，后期运营维护方便。

二、应用范围

旅游景区、生态庄园、湿地公园、瀑布公园、森林公园、自然保护区、售楼处、学校

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）分辨率1°；

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃）分辨率0.01°；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±0.3%RH）分辨率0.1%RH；（北京市气象局校准证书）

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6、PM2.5：测量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

7、PM10：测量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

8、噪声：测量原理电容式，30-120dB（±1.5dB）分辨率0.1db

9、负氧离子：测量原理圆筒式电极吸入式，0-10万个/m3（±10%）分辨率1个/m3

10、氧含量：测量原理电化学，0～100%uol（±3%uol）分辨率0.1%

11、数据存储：可存储一年的原始监测数据；

12、数据传输：GPRS/4G/光纤

13、功耗：150w

14、供电方式：220V市电、太阳能（选配）

15、工作环境：温度-20℃-55℃，湿度0%-100%

16、屏幕：2m*1米，由36块P10单红单元板拼接而成，单元板尺寸32cm*16cm

17、立杆：碳钢双立柱，每根立柱由2根1.5米立杆法兰盘对接而成，可耐受15级强台风

四、产品特点

1、集成度高，方案灵活：系统可集成负氧离子、空气温度、空气湿度、PM2.5、PM10、大气压力、氧含量、噪声、风速、风向

2、系统稳定：已合作上千家公园景区，后台运行稳定，免维护，故障率低

3、多种传输：可根据现场网络情况定制传输方式，2G/4G/光纤

4、支持扩展：支持传感器扩展，485接口、modbus协议传感器都可以直接使用

5、显示方案多样：可根据现场需求，选用点对点、点对多、多对点的LED屏幕数据显示方案

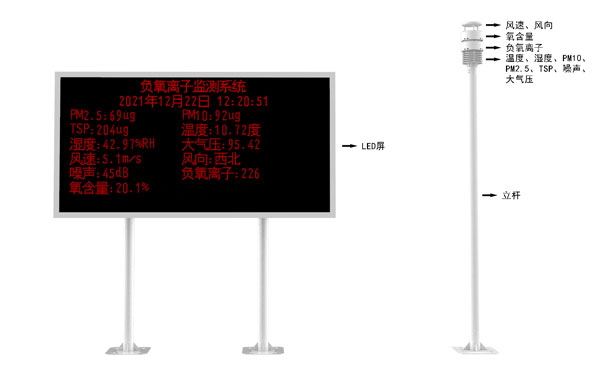

五、产品结构图

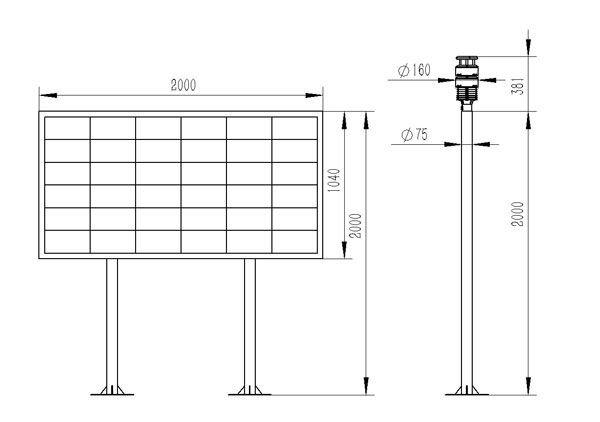

六、产品尺寸图

七、云平台介绍

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
