孢子捕捉仪

一、孢子捕捉仪产品简介

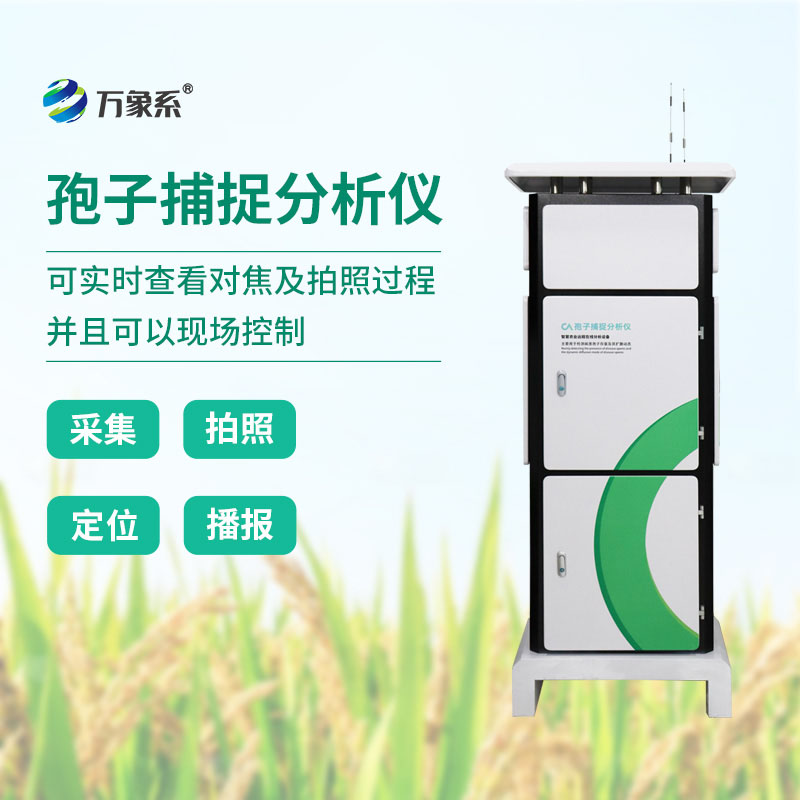

孢子捕捉仪又称孢子分析仪，孢子自动捕捉系统，孢子捕捉仪能自动捕捉植物的病菌孢子，可对所捕获的病菌孢子进行在线智能拍摄，并自动选取清晰的照片上传至云服务器，便于用户实时查看田间孢子情况，监测分析病害孢子存量。

WX-BZ1孢子捕捉仪该设备通过高倍光学显微成像技术、精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段，拍摄孢子微小目标体，并实时将图片上传到指定农业云平台。平台采用图像优化算法，精准对上传图片处理分析。

二、孢子捕捉仪产品特点

1.孢子设备内部有横向及纵向双轴电机

2.内置载玻片，载玻片可累计显示当前使用程度，当载玻片即将用完时，平台可到期提醒载玻片更换时间，载玻片可手动清零，且清零有密码保护，载玻片可手动替换

3.界面可实时显示载玻片单次采样进度；

4.可从界面设定工作模式：分为自动与手动两种模式；

5.设备内有高分辨率显微镜，可以清晰拍摄显示5~100um孢子。

6.经过特殊风道气流循环设计，进出风口形成风道，确保空气的流通性，有效降低采集重复率，缩短了采样时间，提高了采集效率，单次采样可设置吸气口采样时间。

7.可任意设定工作时间，任意设定采样频率；

8.孢子捕捉仪内置10.4寸高清大屏显示，windows操作系统，具有良好的人机交互界面。支持本地查看拍摄照片、配置设备参数、控制设备等功能

9.统计分析：采用云服务器技术，实现对病菌孢子图片的人工统计与分析，可实时人工远程查看确认，缩短了预测预报周期

10.支持与服务器自动校时

三、孢子捕捉仪技术参数

1.主体结构：喷塑材质

2.供电电压：220VAC，可选配480w 200ah太阳能供电

3.启动最大功率：≤65W；稳定工作功率：≤50W；待机功率≤26.4W

3.整机尺寸：420.0*308.7*787.7mm

4.通信方式：4G上传，基于蜂窝网络，TCP/IP方式上传数据，支持动态域名解析DNS，只需插入一张手机卡便可将数据上传至远端监控软件平台

5.工作环境：-20-70℃，0-95%（相对湿度）、无凝结

6.内置载玻带：一次更换最长可以连续使用365天，每天拍3次

7.绝缘电阻≥2.5MΩ（漏电保护）

8.摄像头：500W像素

9.操作系统：WINDOWS

10.气体采样：采集时间60~1200分钟（设置范围），可采集面积：长*宽（mm）50*21mm；

11.工作时间设置：定时启动，24时制，可以任意设置24小时开启时间；

四、孢子捕捉仪云平台

1.具有远程实时查看和控制、实时分析孢子的功能

2.可实时远程切换孢子自动捕捉分析仪的工作模式，实现自动和远程拍照，实现载波带用量预警功能

3.自动模式下可设置孢子自动捕捉分析仪的起始工作时间、工作时长、采样时长、工作间隔、载波带单次运动距离脉冲数等，并可远程下发到设备端

4.远程控制模式下可远程控制孢子自动捕捉分析仪的吸气口，排气口，采样口，光源状态、载波带电机状态
