一、土壤热通量传感器产品概述
土壤热通量传感器又称作热流板、土壤热通量板、热流计等,土壤热通量传感器是用来测量热通量的仪器,可以用于土壤内部测量,容易操作,特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。
土壤土壤热通量传感器又称作热流板、土壤热通量板、热流计等名称,是用来测量热通量的仪器,可以用于土壤内部测量。它通过一个热电堆,以电压形式输出,电压正比于热通量,它容易操作,特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中,它是随着季节的变化而变化,夏季土壤热通量为正值,既有热量进入土壤层中,而且量值较大;冬季则土壤热通量为负值,土壤中的热量向大气释放,但量值较小。
二、适用范围
本品可广泛用环境、农业、林业、种植、建筑、等领域。
三、技术参数
供电电压:□12-24V□5V
输出信号:□电流型4~20mA□0-2V□RS485定制
测量范围:-200至200 w/m2
内阻小于300Ω
测量精度:小于5%
热流计算公式
热流量(w/m2)=系数(w*m-2/mv)*输出(mv)
工作电流:12V上电约26mA
四、功能特点
1.体积小巧,测量快速准确
2.低功耗设计,采用合理的功耗控制模式
3.性能稳定
五、测量方法

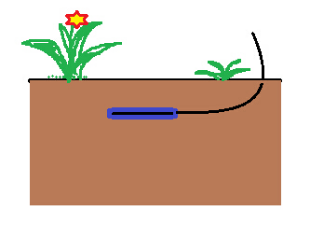

1.土壤中测量方法
应该使板面与热流量方向相垂直,水平放置于土壤层中。传感器的埋设深度,通常是距自然下垫面3-10厘米深处,应尽量避免直接设置在土层表面,因为自然下垫面并非几何平面,表面的微小起伏将使传感器读数失去代表性,同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段,用铲刀垂直向下挖一剖面,
从土壤表面向下沿剖面量出所需要的深度,然后沿水平方向掏空,其大小正好可以放置热流板,并使传感器的上下两侧面能与土壤保持良好的接触,将导线沿剖面引出再将土壤回填。但要注意,热流板的埋设深度应该是其中心线与土壤表面的距离。
2.墙面上测量方法
首先将热流传感器表面均匀涂上凡士林,将涂有凡士林的热流传感器贴在墙体表面,使墙体和热流传感器能够进行紧密接触,停留几分钟后,待热流传感器适应环境温度后可开始测量。
