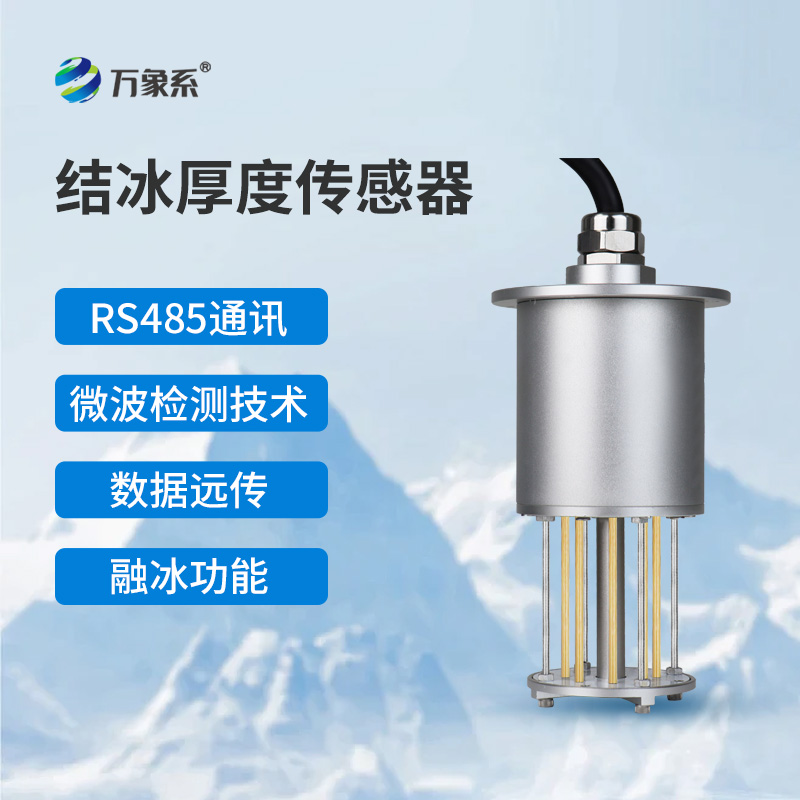

冰厚传感器

一、冰厚传感器产品简介

冰厚传感器又称积冰厚度传感器，结冰厚度传感器，冰厚传感器采用微波检测技术，实现对传感器敏感区域的结冰信息的监测，并根据结冰的分布信息进行结冰厚度计算，实时监测电线塔附近的电线积冰情况。

输电线积冰是指在低温雨雪天气条件下由于过冷水温或冰晶不断凝附在电线上造成的结冰现象。电线结冰对电网的运行有很大影响，当积冰到一定程度会造成倒杆、倒塔、断线等，导致电网损毁、电力输送中断，造成恶劣影响。鉴于电线积冰的巨大危害，在恶劣天气下需要有人不停检查线路，但在一些环境恶劣的地方，人员也无法巡检，本产品就是为了解决这个问题。

本积冰传感器采用微波检测技术，基于微波信号对冰、水、空气等不同物质的反馈信息的区别实现对传感器敏感区域的结冰信息的监测，并根据信号的强弱以及传感器区域结冰的分布信息进行结冰厚度计算。本产品一般安装于电线塔上，通过测量本传感器上的积冰情况，即可对等判断出当前电线塔附近的电线积冰情况。

二、技术指标

1、检测分辨率:0.01mm

2、最大测量厚度:30.00mm

3、通讯方式:RS485

4、通讯协议:MobusRTU/自动发送

5、工作电压:5VDC

6、工作温度:-40℃～85℃

7、功率:<1W(融冰装置15W)

8、防护等级:IP67

三、产品特点

1、能检测积冰厚度、下雨等天气状态。

2、温度检测传感器。

3、可定时主动传出测量数据,也可支持主从方式传输数据。

4、具有融冰功能，当输电线进行融冰时，可同时给本传感器发送融冰指令(融冰功能需要单独供电12VDC,12W)。

5、每台设备都有唯一的编号，通讯时要带有此编号，适用大规模监测系统。

6、主要检测项目

天气状态：有6种状态:干、冰、雨、积水、融化中、结冰中。只有处于冰时测冰厚才有效。

温度检测：有两个测温点，一个是测量电路板附近的温度，另一个测量融冰加热器温度。

四、安装方法

1、一般使用本传感器时需配有太阳能发电系统，用于给本终端系统供电，如下图图1所示，此终端安装于需要监测线路中某个输电线的电力塔上。

                                                                                                                                                                           图1安装终端

2、终端上带有数据远传装置，为了照顾偏远地区无线通讯一般使用当地的2G移动通讯网络，服务器和客户端需用户自己构建，也可向我司购买软件套装或使用我司平台。

五、融冰功能

融冰时加热器并不是一直加热，采用加热10秒，停止加热25秒，交替进行，直到加热器温度到达50℃自动停止或用户手动停止融冰，此时本次融冰过程才会结束。

六、产品尺寸图
