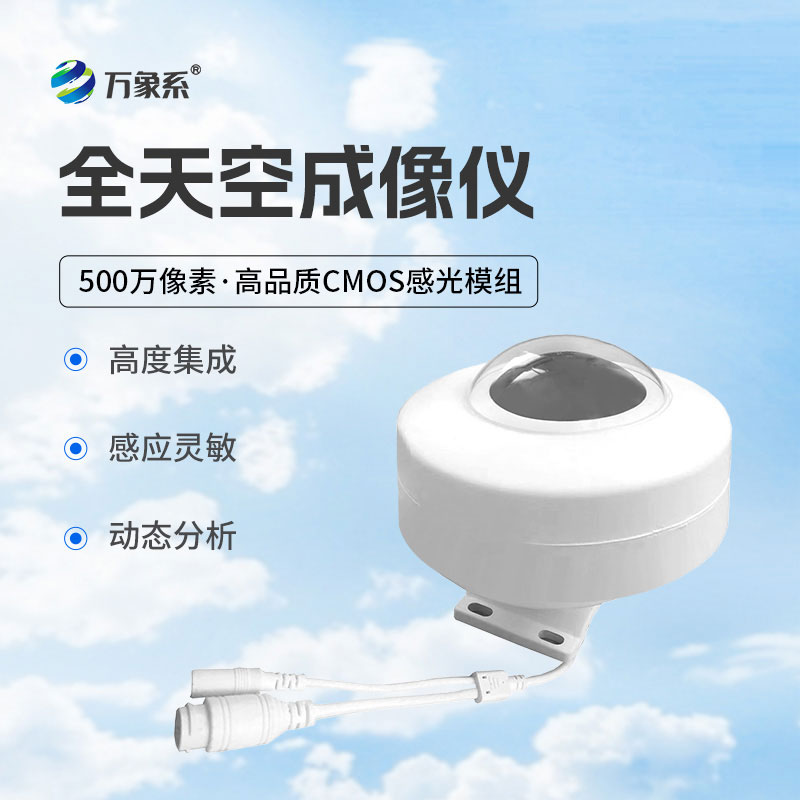

全天空成像仪

一、全天空成像仪概述

全天空成像仪又称云量监测仪，全自动天空成像仪，全天空成像仪是一种用于观测天空的仪器设备，极大的提高了云的自动化观测程度，广泛应用于气象观测站、环境监测站、天文观测站等，为科学研究和生活提供了重要的数据支持。

随着自然科学的发展，云的观测持续被重视。在早期，对于云的观测，需要专业人员通过肉眼来观测，手动记录观测结果，观测结果准确程度因观测人的经验和技术水平不同存在很大差异。为了降低人力成本、提高观测精度，实现无人值守的对天空全天候自动观测，逐渐用全天空成像仪替代了人工观测，全天空成像仪配合机器深度学习算法的运用，极大的提高了云的自动化观测程度，增强了人们对太阳能资源的研究和利用能力。

二、WX-TK2功能说明

WX-TK2全天空成像仪为我司自主研制的新一代全自动、全色彩天空成像设备，该设备拥有220°超大可视角度，通过IOT智能网络技术，能够把实时获取的图像信息和气象数据传输到后端计算中心，数据经质控、AI图像识别模型处理后，将实时图像数据、云的覆盖率、透光率及附加的天气数据通过多种形式提供给用户终端。

三、WX-TK2硬件规格参数

图像传感器：1/2.7"Progressive Scan CMOS 500万像素（默认200万输出，200万，300万，500万三挡可通过云端远程调整）

最低照度：彩色：0.01Lux F1.2

图像信噪比：≥50dB(AGC OFF)

宽动态范围：≥80dB

最大图像分辨率：2592×1944

支持图像分辨率：2592×1944/2560×1920/2048×1536/1080P(1920×1080)

镜头视角：约220°全鱼眼

焦距（Focal length）：2.8mm

通光孔径（Aperture）：F1.8

输入电压范围：11~13.5VDC，标准输⼊电压：12VDC（支持适配器与太阳能两种供方式）

整机大功耗不超过10W，平均功耗6.5W

网络通讯方式：4G

温湿度传感器：

温度：传感器精度±0.3℃，精度适用量程0℃~65℃，使用范围-20℃~55℃

湿度：传感器精度±3%RH，精度适用量程10%RH~90%RH，使用范围0%RH~100%RH

大气压传感器：传感器精度±1hpa量程300hpa~1100hpa

工作温度-20℃~55℃

按键：

电源按键：开机/关机

设置键：设备运行状态中，按下后等待一段时间，设备进入蓝牙模式，用于用户绑定和重设网络

指示灯：

开机：黄灯长亮不超过5s

蓝牙模式：红灯绿灯，每秒间断闪烁

运行状态：4G网络模式，每10s绿灯闪一次

网络无可用：红灯闪烁30秒

天气数据和图像采样频率可调，快1分钟上传一次

产品材质：PC

外部尺寸（长宽高）：305x175x330mm

防水等级：IP55

产品重量：2kg

安装方式：立杆

单套配置清单
