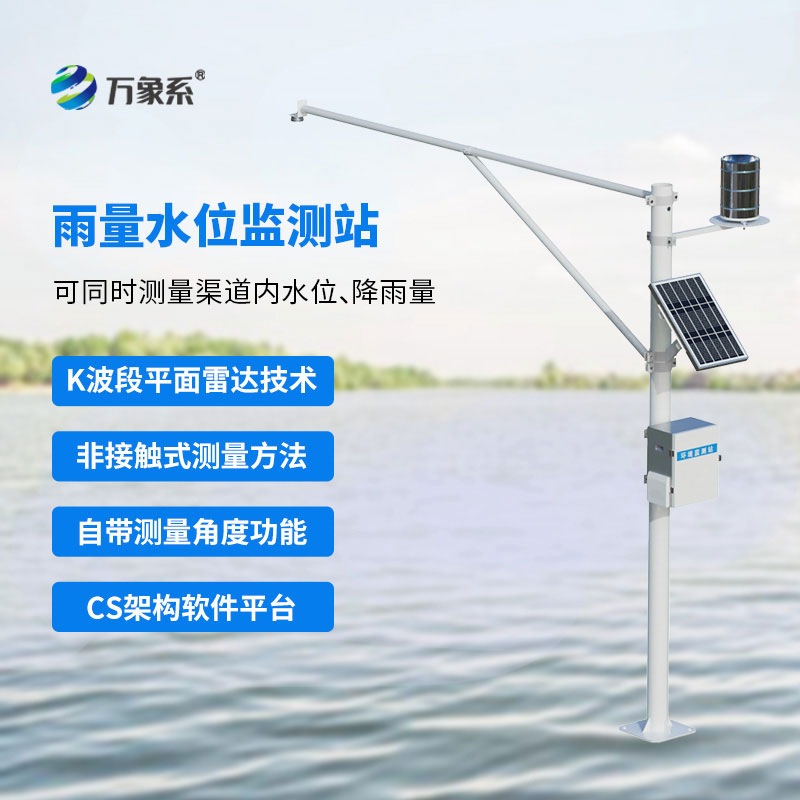

雷达雨量水位监测站

    一、雷达雨量水位监测站产品概述

雷达雨量水位监测站又称雷达测雨系统，水位监测报警系统，雷达雨量水位监测站是一种利用雷达技术进行水位和降雨量测量的气象站，可同时测量渠道内水位、流速、流量和降雨量，可以帮助人们及时掌握水位变化的动态，为决策提供科学依据。

    WX-SW2是一款基于微波技术的全自动水文在线监测系统（具备省级CMA证书），可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位和降雨量，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

    二、应用领域

    1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

    2、辅助水处理作业，如城市供水、排污监测等。

    3、流量计算、入水排水流量监测等。

    三、产品特点

    1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

    2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

    3、流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

    4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

    5、不受大气中水蒸汽、温度和压力变化的影响

    四、监测平台

    1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

    2、支持多帐号、多设备登录

    3、支持实时数据展示与历史数据展示仪表板

    4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

    5、支持短信报警及阈值设置

    6、支持地图显示、查看设备信息。

    7、支持数据曲线分析

    8、支持数据导出表格形式

    9、支持数据转发，HJ-212协议，TCP转发，http协议等。

    10、支持数据后处理功能

    11、支持外置运行javascript脚本

    五、概要指标

    供电电压：100mA（工作），＜1mA(休眠)；

    工作电压：12V供电

    运行温度：-35℃~60℃；

    存储温度：-40℃~60℃；

    野外防护等级：IP68

    信号输出：RS485/MODBUS协议；

    六、技术参数

    水位测量

    测距范围：0-30米

    测距精度：±1cm

    测距分辨率：1mm

    间隔时间：1-5000min

    雨量监测

    测量范围：雨强0～4mm/min

    测量精度：±0.2mm

    分辨率：0.2mm

    承雨口径：φ200mm

    供电方式：太阳能电池板+蓄电池组合供电

    太阳能功率：10W/30W（选配）

    蓄电池参数：DC3.7V 10Ah

    支架高度：立杆4米   横臂3米

    工作环境：-30℃～80℃（不结冰状态）

    七、安装注意事项

    1、安装环境

    测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

    测验渠段宜顺直、稳定、水流集中

    测验渠段需硬化处理，测量断面宜规整

    测验渠段应保持顺畅，防止漂浮物堆积

    2、安装高度

    建议安装高度3-4米

    3、流速计安装方向

    流速计波束建议朝来水方向
